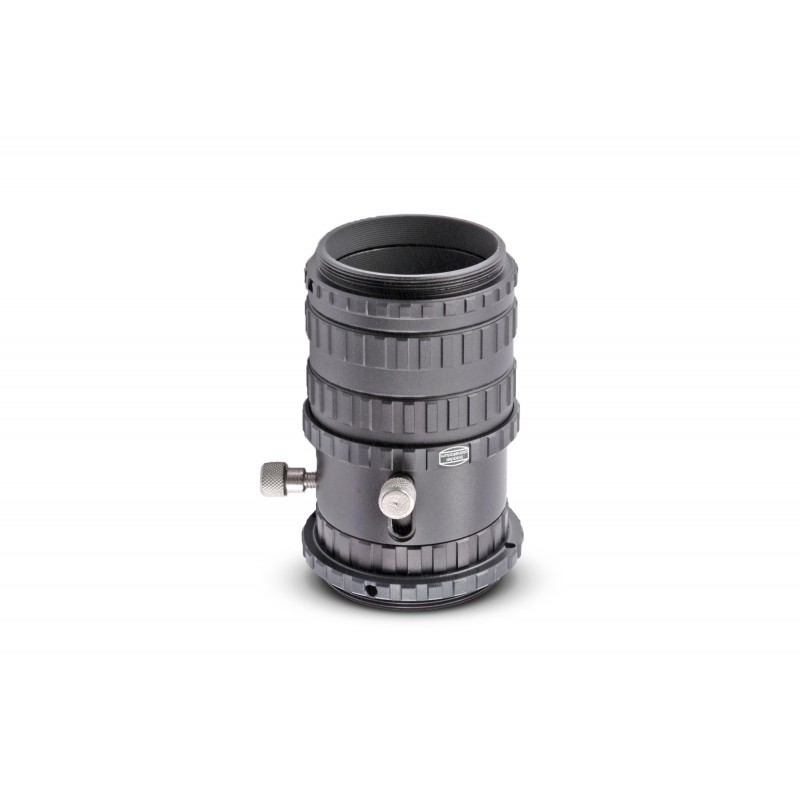

Adaptateur afocale ADPS

73,00 €
TTC
Option : ADPS V compatible Zeiss M44 (male)
Quantité
Produit disponible avec d'autres options

  Paiement sécurisé

Paiement en 1 à 4 fois sans frais

  Paiement sécurisé

Paiement en 1 à 4 fois sans frais

  Livraison Chronopost

Chez vous en 24 à 48 heures

  Livraison Chronopost

Chez vous en 24 à 48 heures

  Service après vente

Réalisé à Vichy

  Service après vente

Réalisé à Vichy

BA-2458075
Code EAN :
4047825010278
Garantie : 2 ans

Fiche technique

Type de matériel d'imagerie
Adaptateur photo

Description

Le système de projection ADPS (= Afocal Digital Projection System) est très similaire au système Baader OPFA pour les appareils photo reflex numériques - seules les distances entre l'oculaire de projection et l'objectif d'un appareil photo numérique peuvent être beaucoup plus courtes !

La projection oculaire (appelée projection afocale) en liaison avec les appareils photo numériques nécessite un réglage beaucoup plus sensible de toutes les distances mécaniques qu'avec la projection oculaire classique avec les appareils photo DSLR petit format, où l'objectif peut être retiré du boîtier de l'appareil photo.

Le système de projection ADPS est systématiquement équipé d'une série de bagues intermédiaires très finement graduées (et d'une bague T2) afin de pouvoir s'adapter à absolument tous les oculaires 1¼" imaginables (diamètre extérieur max. de l'oculaire = 38 mm), ainsi que la lentille oculaire de l'oculaire puisse être positionnée aussi près que possible du premier élément de l'objectif de l'appareil photo ! Cette adaptabilité précise permet une image nette et sans vignettage.

Nos approches de projection afocale ADPS sont structurées comme suit (de droite à gauche) à l'aide d'un exemple. Les pièces marquées en bleu correspondent à la version de base ADPS-4 avec un filetage mâle T2 côté caméra et un filetage femelle T2 côté télescope. Les adaptateurs côté télescope marqués en vert sur la figure font partie de la livraison de l'ADPS 1-3 et de l'ADPS 5-7 (ici, dans l'exemple, l'ADPS 1 et l'ADPS 2 sont représentés). Les pièces marquées en rouge ne sont incluses avec aucun ADPS !

Régime ADPS

Le composant central de tous les systèmes ADPS est une mise au point coulissante (marquée en bleu) avec une bague de blocage de filetage T2. L'oculaire 1¼" (non inclus dans la livraison) est inséré et serré dans ce porte-oculaire coulissant. Le porte-oculaire coulissant permet un réglage précis entre l'oculaire et l'objectif de la caméra .

Trois douilles d'extension T2 (2x15 mm, 1x7,5 mm, également marquées en bleu) sont maintenant vissées sur le porte-oculaire coulissant via l'oculaire (diamètre d'oculaire max. de 38 mm). Leur fonction est d'établir la bonne distance de projection. Vous avez besoin à la fois de l'adaptateur DT I approprié et de la bague DT pour connecter la caméra à l'ADPS.

Attention (!) : Les fabricants d'appareils photo numériques sans objectif interchangeable veulent éviter que l'objectif zoom de leur appareil photo ne soit endommagé lorsqu'il est déployé ou rétracté ! À cette fin, soit aucun filetage n'est prévu du côté de l'objectif du boîtier de l'appareil photo - soit des dimensions de filetage intermédiaire très étranges par incréments de ½ mm tout à fait inhabituels sont mises à disposition, de sorte que l'on est obligé d'acheter l'"adaptateur d'objectif" typique de la marque " ou " adaptateur de filtre externe " auprès du revendeur de l'appareil photo ! Il s'agit alors généralement d'un manchon séparé de grande dimension avec une certaine longueur totale, de sorte que même l'objectif zoom entièrement déployé ne peut pas entrer en collision avec un éventuel filtre.

Dans tous les cas, veuillez lire le mode d'emploi de votre appareil photo et vérifier quelle taille de filetage est proposée sur le boîtier de votre appareil photo comme filetage de connexion côté objectif. En principe, c'est très simple ! Si vous ne trouvez aucun de nos 16 anneaux DT numériques dans la liste de prix actuelle qui peut être vissé directement sur le filetage du filtre de l'objectif de l'appareil photo - ou sur le corps de l'appareil photo lui-même, alors l'anneau d'espacement nécessaire doit être commandé à partir de votre photo revendeur sous la désignation accessoire d'adaptateur d'objectif ou d'adaptateur de filtre. Ce n'est qu'alors que la caméra peut être fixée directement via un adaptateur DT (par exemple SONY/M37 avec adaptateur DT I) ou via l'un de nos 16 anneaux DT, mais peut être tournée.
